1級標(biāo)準高鋁磚

　　1級標(biāo)準高鋁磚也被稱為一級高鋁磚，常見的高鋁磚是按照三氧化二鋁的含量進行分類的，一級高鋁磚的Al2O3含量≥75%；二級高鋁磚的Al2O3含量60%~75%；三級高鋁磚的Al2O3含量48%~60%。

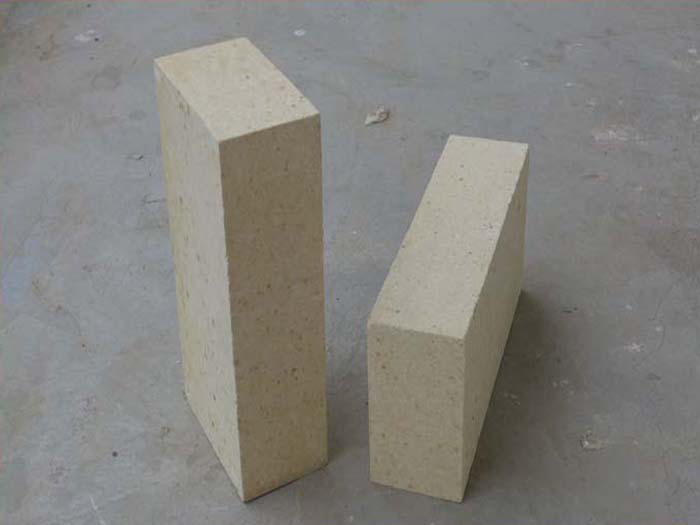

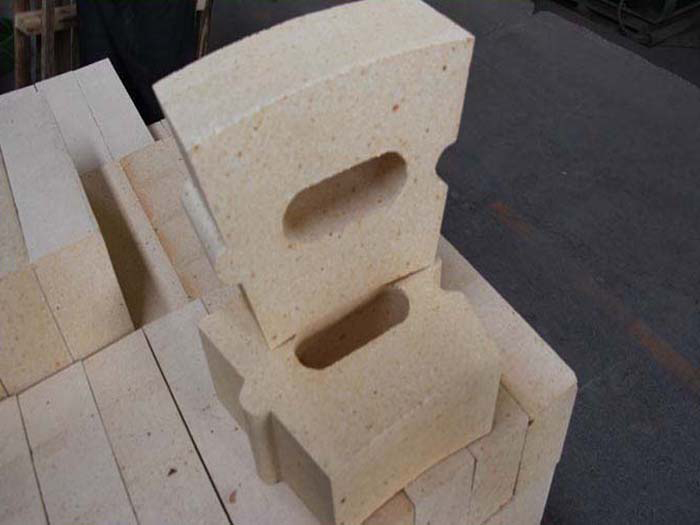

1級標(biāo)準高鋁磚是氧化鋁含量不低于75%的一種中性耐火材料。由礬土或其他氧化鋁含量較高的原料經(jīng)成型和煅燒而成。熱穩(wěn)定性高，耐火度在1770℃以上?？乖暂^好主要用于砌筑高爐、熱風(fēng)爐、電爐爐頂、鼓風(fēng)爐、反射爐、回轉(zhuǎn)窯內(nèi)襯。此外，高鋁磚還廣泛地用做平爐蓄熱式格子磚、澆注系統(tǒng)用的塞頭、水口磚等。

高鋁耐火磚和粘土磚的成型生產(chǎn)方法基本相同。只是有些工藝參數(shù)有所差別。也有粉碎→混煉→成型→干燥→燒成→檢驗→包裝等工藝過程。低溫下其壓應(yīng)力承受較好但高溫時略有減低所以窯中堆放低于1米。高鋁耐火磚和多熟料粘土磚的生產(chǎn)工藝類似不同之處在于配料中熟料比例較高可高達90%～9%熟料在破碎前需分級揀選和篩分除鐵燒成溫度較高如Ⅰ、Ⅱ等高鋁質(zhì)耐火磚用隧道窯燒成時一般為1500～1600℃。

高鋁磚的礦物組成根據(jù)所使用的鋁礬土所定，熟料的礦物組成一般是莫來石、剛玉和玻璃相。莫來石理論組成為Al2O371.8%，SiO228.2%，其熔融分解溫度為1840℃。具有針狀結(jié)晶，呈網(wǎng)絡(luò)交叉結(jié)構(gòu)，高溫狀態(tài)表現(xiàn)出較好的強度。剛玉以α-Al2O3形態(tài)存在，熔點為2050℃，硬度為莫氏9級，呈粒、柱狀晶體，有良好的化學(xué)穩(wěn)定性，對酸、堿性爐渣都有一定的抵抗能力。

高溫機械性能不完全取決于高鋁磚內(nèi)的Al2O3含量，更取決于形成的晶體形狀及玻璃相數(shù)量，組成與粘度。對高鋁磚進行的蠕變試驗或剛性模量和斷裂模量的研究表明，莫來石質(zhì)磚高溫機械性能好于高Al2O3含量的磚。LZ-75牌號的高鋁磚，盡管形成大量的高耐火度的α-剛玉晶體，呈粒、柱狀，其微觀結(jié)構(gòu)堅固性不亞于莫來石結(jié)構(gòu)，但在應(yīng)力作用下晶間少量的玻璃液使其產(chǎn)生滑移，引起結(jié)構(gòu)變形、強度下降。

鄭州榮盛耐材有限公司生產(chǎn)銷售耐火材料多年，多年的經(jīng)驗使得我們更加，如果您對1級標(biāo)準高鋁磚有需求，歡迎致電榮盛耐材有限公司，我們將會為您提供質(zhì)耐火材料和貼心服務(wù)。
