半硅磚的性能

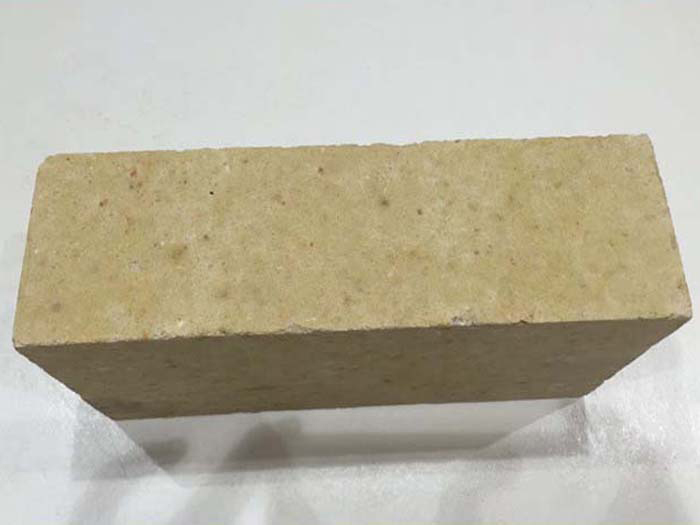

氧化鋁(Al2O3)含量為 15～30%的硅酸鋁質耐火材料制品。一般用含石英砂的耐火粘土、葉蠟石(Al2O3·4SiO2·H2O)、耐火粘土或高嶺土選礦的尾礦作原料。半硅磚的性能如下：半硅磚在燒成過程中收縮較小，這是因為在1250℃溫度下，原料中石英轉化成方石英，體積膨脹，部分抵銷了粘土燒結時產生的收縮。其耐火度為1670℃，荷重軟化點不低于1250℃。半硅磚的耐急冷急熱性比硅磚好，體積穩定性于粘土磚和硅磚。加熱時磚中粘土收縮而石英膨脹，這樣可獲得良好的體積穩定性，這是半硅磚的主要點。

采用硅質粘土作原料時，根據原料的性質和制品的使用條件，決定是否加入熟料。硅質粘土燒成收縮很小，制磚可不加熟料。為了改善制品的性能，在配料中加入10％～20％熟料，其制造方法與粘土磚相似。

各種原料經過粗碎、中碎、細碎三級破碎，成為小于3mm、2mm、0.5mm多種顆粒。根據磚的性質有不同的配料比例。一般選擇葉蠟石和輕燒葉蠟石顆粒料80％～90％，結合粘土20％～10％的配比，加入紙漿廢液并在有壓力的混合機里制成泥料，然后泥料要困置24h以上才能成型。成型時應避免產生坯裂。 采用低沖程和高沖程摩擦壓磚機成型，一般選用公稱壓力2600～3000kN壓磚機。采用干燥炕或隧道干燥器干燥磚坯，干燥溫度一般在90～300℃，不燒磚需干燥48h方可使用。燒成磚的燒成溫度為1200C左右。在燒成過程中于600～800℃階段，由于結構水排除，應緩慢升溫。

半硅磚的制造工藝可分為燒成或不燒成兩種。燒成磚的制造工藝與粘土磚基本相同；不燒成磚則多采用水玻璃作結合劑制成。半硅磚可用于砌坑加熱爐爐體、預熱器及煙道。

半硅磚高溫體積穩定（稍有膨脹），有利于提高砌體的整體性，減弱熔渣對砌體的侵蝕作用；與高溫熔渣接觸時，在磚的表面形成一層粘度較大的釉狀物質，堵塞氣孔，阻止熔渣向磚內滲透，從而提高了磚的抗侵蝕能力；而且荷重變形開始溫度較高;所以在某些場合,其使用壽命不遜于一般粘土磚。

鄭州榮盛耐材有限公司生產銷售耐火材料多年，如果您對半硅磚有需求，或是對半硅磚的性能有疑問，歡迎致電榮盛耐材有限公司，我們將會為您提供質的耐火材料和貼心的服務。
