輕質莫來石磚導熱系數

分類：莫來石耐火磚瀏覽：次

耐火材料

廠家直銷歡迎長期合作！

價格咨詢

139-3717-0928

0371-56777921

產品詳情

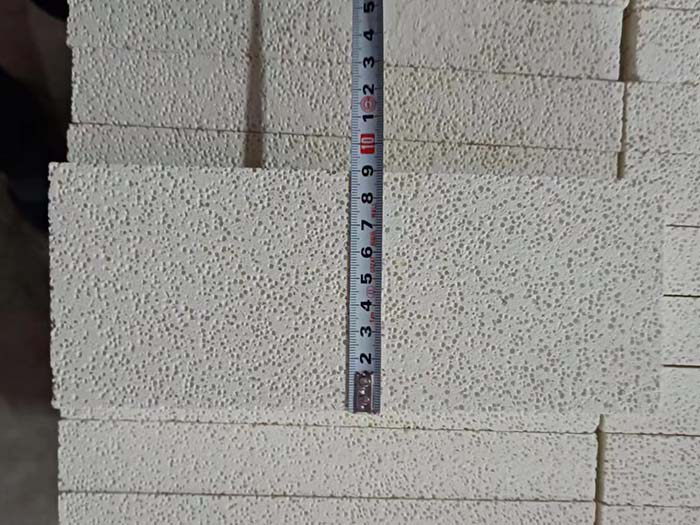

輕質莫來石磚導熱系數是耐火磚的理化指標之一，榮盛耐材為您介紹輕質莫來石磚參考理化指標如下所示：

項目		指標
項目		JM23	JM25	JM26	JM27	JM28	JM30	JM32
Al₂O₃ %		≥40	≥50	≥55	≥60	≥65	≥70	≥77
Fe₂O₃ %		≤1.0	≤1.0	≤0.9	≤0.8	≤0.7	≤0.6	≤0.5
體積密度 g/cm³		≤0.55	≤0.80	≤0.85	≤0.9	≤0.95	≤1.05	≤1.35
常溫耐壓強度MPa		≥1.0	≥1.5	≥2.0	≥2.5	≥2.5	≥3.0	≥3.5
加熱線變化 %		1230℃×12h	1350℃×12h	1400℃×12h	1450℃×12h	1510℃×12h	1620℃×12h	1730℃×12h
加熱線變化 %		-1.5~0.5
導熱系數 W/(m·K)	200±25℃	≤0.18	≤0.26	≤0.28	≤0.32	≤0.35	≤0.42	≤0.56
	350±25℃	≤0.20	≤0.28	≤0.30	≤0.32	≤0.37	≤0.44	≤0.60
	600±25℃	≤0.22	≤0.30	≤0.33	≤0.36	≤0.39	≤0.46	≤0.64
0.05MPa荷重軟化溫度 T_0.5 ℃		≥1080	≥1200	≥1250	≥1300	≥1360	≥1470	≥1570

輕質莫來石磚采用進口板狀剛玉、高純電熔剛玉為主要原料，應用的超微粉添加技術，經過混料、干燥、成型，在高溫梭式窯內燒制而成。莫來石輕質磚廣泛用于渣油氣化爐、合成氨二段轉化爐、炭黑反應爐及耐火窯爐等設備。制品的外型尺寸、理化指標、使用壽命均達到客戶的要求。

莫來石聚輕磚以莫來石為主晶相的高鋁質耐火材料。一般氧化鋁含量在65%-75%之間。礦物組成除莫來石外，其中含氧化鋁較低者還含有少量玻璃相和方石英；含氧化鋁較高者還含有少量剛玉。莫來石輕質磚耐火溫度可達到1790℃以上。荷重軟化開始溫度高。常溫耐壓強度高。抗熱震性良好。礦物組成除莫來石外，其中含氧化鋁較低者還含有少量玻璃相和方石英；含氧化鋁較高者還含有少量剛玉。莫來石保溫磚可以直接用于高溫窯爐內襯，目前已廣泛用于梭式窯、輥道窯、玻璃及石油化工窯爐的內襯。

特征：

1.熱態耐壓強度高；低導熱率，具有很好的隔熱保溫效果；

2.低熱熔，由于低導熱率，莫來石系列輕質隔熱磚蓄積很少的熱能，在間歇操作中節能效果明顯；

3.雜質含量低具有非常低的鐵盒堿金屬等氧化物含量，因此，耐火度高；較高的含鋁量使其在還原氣氛下仍保持良好的性能；

4.外觀尺寸，加快砌筑速度，減少耐火泥使用量，保證了砌體的強度和穩定性，從而延長襯里的壽命；

5.可加工成特殊形狀,以減少砌磚塊數和砌縫。

導熱系數高的物質有良的導熱性能。對鍋爐爐墻及管道的保溫材料來講，要求導熱系數越低越好。在熱流密度和厚度相同時，物質高溫側壁面與低溫側壁面間的溫度差，隨導熱系數增大而減小。比如：鍋爐爐管在未結水垢時，由于鋼的導熱系數高，鋼管的內外壁溫差不大。而鋼管內壁溫度又與管中水溫接近，因此，管壁溫差（內外壁溫度平均值）不會很高。但當爐管內壁結水垢時，由于水垢的導熱系數很小，水垢內外側溫差隨水垢厚度增大而增大，從而把管壁金屬溫度迅速抬高。當水垢厚度達到相當大（一般為1~3毫米）后，會使爐管管壁溫度超過允許值，造成爐管過熱損壞。

鄭州榮盛耐材生產銷售耐火材料多年，如果您對輕質莫來石有需求，或是對輕質莫來石磚導熱系數有疑問，歡迎致電榮盛耐材，我們將會為您提供一站式的服務體驗。
